پمپ سانتریفیوژ تک پروانه افقی تمام استیل NZS32

پمپ سانتریفیوژ تک پروانه افقی تمام استیل سری NZS32

کاربرد محصول
  • آب‌رسانی شهری و سیستم‌های تقویت فشار آب در مصارف آبیاری و کشاورزی
  • بوستر پمپ‌های آب‌رسانی و آتش‌نشانی
  • انتقال و گردش آب در سیستم‌های سرمایشی و گرمایشی مرکزی ساختمان‌ها
  • تغذیه و افزایش فشار آب در سیستم‌های تصفیه آب و فیلتراسیون، سیستم کندانس و دیگ بخار، سیستم‌های اسمز معکوس، گردش آب خنک‌کننده تجهیزات

پمپ سانتریفیوژ تک پروانه افقی تمام استیل سری NZS32

پمپ سانتریفیوژ تک پروانه افقی تمام استیل NZS32
کاربرد محصول
  • آب‌رسانی شهری و سیستم‌های تقویت فشار آب در مصارف آبیاری و کشاورزی
  • بوستر پمپ‌های آب‌رسانی و آتش‌نشانی
  • انتقال و گردش آب در سیستم‌های سرمایشی و گرمایشی مرکزی ساختمان‌ها
  • تغذیه و افزایش فشار آب در سیستم‌های تصفیه آب و فیلتراسیون، سیستم کندانس و دیگ بخار، سیستم‌های اسمز معکوس، گردش آب خنک‌کننده تجهیزات

پمپ

  1. دمای محیط: 50 درجه سانتیگراد
  2. دمای سیال: 120 درجه سانتیگراد
  3. حداکثر هد: تا 72 متر
  4. حداکثر آب‌دهی: تا 132 متر مکعب در ساعت
  5. جنس بدنه از استیل ضدزنگ (AISI 304)
  6. جنس پروانه از استیل ضدزنگ (AISI 304)
  7. محدوده PH: 5/6 تا 5/8
  8. شفت فولاد ضد زنگ جوش داده شده

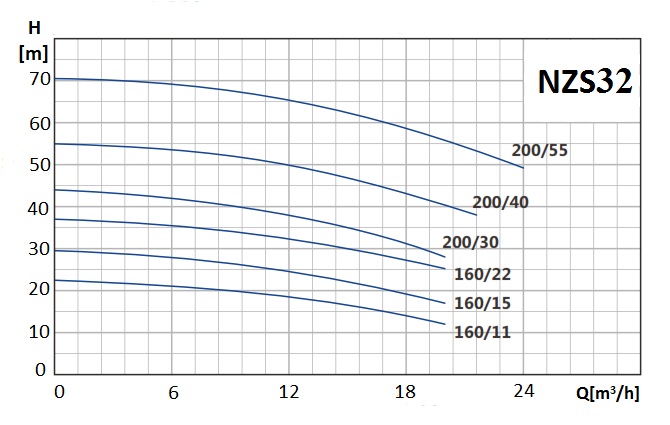

مدل توان دبی
(مترمکعب بر ساعت)		 0 9 12 18 20 24
کیلووات اسب بخار
32-160/11 1.1 1.5 هد
(متر)		 22.5 19.9 18.4 14.1 12
32-160/15 1.5 2 29.5 26.5 24.5 19.2 17
32-160/22 2.2 3 37 34 32 27 25
32-200/30 3 4 44 40 37.5 31 28
32-200/40 4 5.5 55 52 49.5 43.5 40.5 37
32-200/55 5.5 7.5 70.5 67.5 65 58.5 55 51

موتور

  • موتور آسنکرون 2 پل، سیم مسی، محافظ حرارتی داخلی، خنک‌کننده فن کاملا بسته

  • سه فاز 400/380 ولت و 50 هرتز

  • درجه حفاظت: IP55

  • کلاس عایق‌بندی: F

  • بلبرینگ NSK

  • نوسان ولتاژ: نباید از 10 درصد  مقدار نامی بیشتر شود

نقشه برش خورده

.No Component Material
1  Pump Case SS304
2 Impeller SS304
3 Mechanical Seal SiC/Carbon/ SS304
4 Baffle Plate SS304
5 O-ring Rubber
6 Connection Cast iron
7 Shaft SS304
8 Reinforced Seal Rubber
9  Bearing Ball Bearing
10 Wound Stator/Rotor Silicon Steel/Copper
11 Motor Case Aluminum
12 Support Foot Plastic
13 Back Cover Cast iron
14 Reinforced Seal Rubber
15 Fan Cover Aluminum
16 Fan Plastic
17 Through Bolt Steel
18 Terminal Box Aluminum
19 Terminal Board Plastic
20 Impeller Key Iron
21 Water Deflector Rubber
22 Impeller Nut Galvanizated Steel
23 Connection Bolt Steel

مدل اندازه (میلی‌متر) (Kg)وزن خالص
DN1 DN2 a f h h1 h2 n n1 n2 w1 w2 s
NZS32-160/11 50 32 35 408 190 132 160 254 190 240 35 35 50 6/19
NZS32-160/15 50 32 35 408 190 132 160 254 190 240 35 35 50 5/22
NZS32-160/22 50 32 35 408 190 132 160 254 190 240 35 35 50 6/24
NZS32-200/30 50 32 35 433 190 160 180 296 190 240 35 35 50 8/32
NZS32-200/40 50 32 35 433 190 160 180 296 190 240 35 35 50 5/39
NZS32-200/55 50 32 35 475 190 160 180 296 190 240 35 35 50 5/48

پمپ سانتریفیوژ تک پروانه افقی تمام استیل سری 32
