پمپ سانتریفیوژ عمودی طبقاتی تمام استیل NVS 2

پمپ سانتریفیوژ عمودی طبقاتی تمام استیل NVS 2

کاربرد محصول

  • سیستم تغذیه بویلر و کندانس، سیستم اطفاء حریق، سیستم خنک‌کن و تهویه مطبوع

  • افزایش فشار در ساختمان‌های بلند از جمله هتل‌ها و برج‌ها، سیستم‌های فرآیند آب

  • فیلتراسیون و انتقال در سیستم‌های توزیع آب‌رسانی

  • سیستم‌های تقطیر، سیستم‌های فوق تصفیه و سیستم‌های اسمز معکوس (RO)
  • مصارف کشاورزی، آبیاری قطره‌ای و آبیاری به صورت منطقه‌ای

پمپ سانتریفیوژ عمودی طبقاتی تمام استیل NVS 2

پمپ سانتریفیوژ عمودی طبقاتی تمام استیل NVS 2
کاربرد محصول

  • سیستم تغذیه بویلر و کندانس، سیستم اطفاء حریق، سیستم خنک‌کن و تهویه مطبوع

  • افزایش فشار در ساختمان‌های بلند از جمله هتل‌ها و برج‌ها، سیستم‌های فرآیند آب

  • فیلتراسیون و انتقال در سیستم‌های توزیع آب‌رسانی

  • سیستم‌های تقطیر، سیستم‌های فوق تصفیه و سیستم‌های اسمز معکوس (RO)
  • مصارف کشاورزی، آبیاری قطره‌ای و آبیاری به صورت منطقه‌ای

پمپ

  • دمای محیط: 40 درجه سانتیگراد

  • دمای متوسط برای نوع معمول: 1 تا 68 درجه سانتیگراد، برای نوع آب داغ 1 تا 120 درجه سانتیگراد

    ماکزیمم فشار کاری: 1 مگا پاسکال

  • محدوده PH: 5 تا 8

  • جنس پایه و هد پمپ از استیل ضدزنگ (AISI 304)

مدل توان دبی
(مترمکعب بر ساعت)		 1 1.2 1.6 2 2.4 2.8 3.2 محدوده هد (m)
کیلووات اسب بخار
NVS2-2 0.37 0.5 هد
(متر)		 18 17 16 15 13 12 10 18-10
NVS2-3 0.37 0.5 27 26 24 22 20 18 15 27-15
NVS2-4 0.55 0.75 36 35 33 30 26 24 20 36-20
NVS2-5 0.55 0.75 45 43 40 37 33 30 24 45-24
NVS2-6 0.75 1 53 52 50 45 40 35 30 53-30
NVS2-7 0.75 1 63 61 57 52 47 45 35 63-35
NVS2-9 1.1 1.5 80 78 73 67 61 54 45 80-45
NVS2-11 1.1 1.5 98 95 89 82 73 64 54 98-54
NVS2-13 1.5 2 116 114 106 98 89 78 65 116-65
NVS2-15 1.5 2 134 130 123 112 100 90 73 134-73
NVS2-18 2.2 3 161 157 148 136 121 108 91 161-91
NVS2-22 2.2 3 197 192 180 165 148 130 110 197-110
NVS2-26 3 4 232 228 214 198 179 158 130 232-130

موتور

  • تک فاز 220 ولت و 50 هرتز

  • سه فاز 400-380 ولت و 50 هرتز

  • کلاس حفاظت: IP55

  • کلاس عایقی: F

  • موتور استاندارد دوپل دارای تهویه و کاملا ایزوله

  • پیشنهاد استفاده از موتور با توان بالا در مواردی که سیال دارای دانسیته و ویسکوزیته بالاتری نسبت به آب است

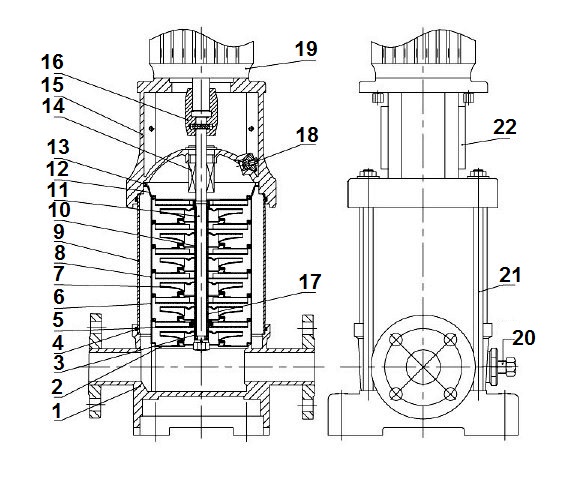

نقشه برش خورده

.No Component Material  AISI/ASTM
1  Pump Base HT200 ASTM35B
2 Inlet Fluid Director SUS304 AISI304
3 Lining SUS304 AISI304
4 O-ring FPM
5 Bearing YG8
6 Fluid Director With Bearing SUS304 AISI304
7 Impeller SUS304 AISI304
8 Fluid Director SUS304 AISI304
9  Outlet Cylinder SUS304 AISI304
10 Long Round Sleeve SUS304 AISI304
11 Pump Shaft SUS304 AISI304
12 Outlet Fluid Director SUS304 AISI304
13 Wave Spring SUS304 AISI304
14 Mechanical Seal YG6, FPM
15 Motor Base HT200 ASTM35B
16 Coupling F0212J
17 Short Round Sleeve SUS304 AISI304
18 Air Valve SUS304 AISI304
19 Motor Standard Motor
20 Adjustable Bolt SUS304 AISI304
21 Pull-rod Steel 45#
22 Protection Blade SUS304 AISI304

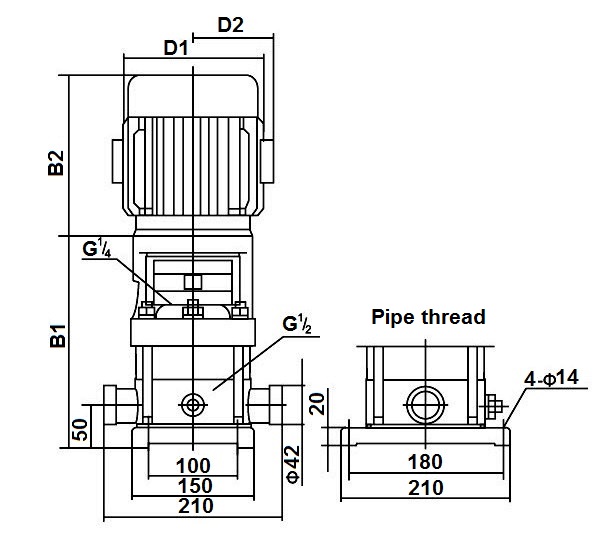

مدل اندازه (میلی‌متر) (Kg)وزن خالص
B1 B2 B2+ B1 D1 D2
NVS2-2 278 220 498 135 86 22
NVS2-3 278 220 498 135 86 22
NVS2-4 296 220 516 135 86 24
NVS2-5 314 220 534 135 86 24
NVS2-6 340 255 595 148 96 28
NVS2-7 358 255 613 148 96 28
NVS2-9 394 255 649 148 96 31
NVS2-11 430 255 685 148 96 32
NVS2-13 479 300 779 166 115 35
NVS2-15 515 300 815 166 115 36
NVS2-18 569 300 869 166 115 40
NVS2-22 641 300 941 166 115 42
NVS2-26 722 325 1047 191 128 50

دانلود بروشور پمپ سانتریفیوژ عمودی طبقاتی تمام استیل NVS 2

Download File
