پمپ سانتریفیوژ عمودی طبقاتی تمام استیل NVS 20

پمپ سانتریفیوژ عمودی طبقاتی تمام استیل NVS 20

کاربرد محصول

  • سیستم تغذیه بویلر و کندانس، سیستم اطفاء حریق، سیستم خنک‌کن و تهویه مطبوع

  • افزایش فشار در ساختمان‌های بلند از جمله هتل‌ها و برج‌ها، سیستم‌های فرآیند آب

  • فیلتراسیون و انتقال در سیستم‌های توزیع آب‌رسانی

  • سیستم‌های تقطیر، سیستم‌های فوق تصفیه و سیستم‌های اسمز معکوس (RO)
  • مصارف کشاورزی، آبیاری قطره‌ای و آبیاری به صورت منطقه‌ای

پمپ سانتریفیوژ عمودی طبقاتی تمام استیل NVS 20

پمپ سانتریفیوژ عمودی طبقاتی تمام استیل NVS 20
کاربرد محصول

  • سیستم تغذیه بویلر و کندانس، سیستم اطفاء حریق، سیستم خنک‌کن و تهویه مطبوع

  • افزایش فشار در ساختمان‌های بلند از جمله هتل‌ها و برج‌ها، سیستم‌های فرآیند آب

  • فیلتراسیون و انتقال در سیستم‌های توزیع آب‌رسانی

  • سیستم‌های تقطیر، سیستم‌های فوق تصفیه و سیستم‌های اسمز معکوس (RO)
  • مصارف کشاورزی، آبیاری قطره‌ای و آبیاری به صورت منطقه‌ای

پمپ

  • دمای محیط: 40 درجه سانتیگراد

  • دمای متوسط برای نوع معمول: 1 تا 68 درجه سانتیگراد، برای نوع آب داغ 1 تا 120 درجه سانتیگراد

    ماکزیمم فشار کاری: 1 مگا پاسکال

  • محدوده PH: 5 تا 8

  • جنس پایه و هد پمپ از استیل ضدزنگ (AISI 304)

مدل توان دبی
(مترمکعب بر ساعت)		 14 16 18 20 22 24 26 محدوده هد (m)
کیلووات اسب بخار
NVS20-2 2.2 3 هد
(متر)		 27 25 24 23 22 20 18 18-27
NVS20-3 4 5.5 40 38 37 35 33 30 27 27-40
NVS20-4 5.5 7.5 54 51 49 47 44 41 37 37-54
NVS20-5 5.5 7.5 67 62 60 58 55 50 45 45-67
NVS20-6 7.5 10 81 75 73 70 66 61 55 55-81
NVS20-7 7.5 10 95 89 86 82 77 71 65 65-95
NVS20-8 11 15 109 102 99 94 89 82 75 75-109
NVS20-10 11 15 136 128 124 118 111 103 95 95-136
NVS20-12 15 20 164 154 149 142 133 124 114 114-164
NVS20-14 15 20 192 180 174 166 156 145 133 133-192
NVS20-17 18.5 25 234 219 212 202 190 177 162 162-234

موتور

  • تک فاز 220 ولت و 50 هرتز

  • سه فاز 400-380 ولت و 50 هرتز

  • کلاس حفاظت: IP55

  • کلاس عایقی: F

  • موتور استاندارد دوپل دارای تهویه و کاملا ایزوله

  • پیشنهاد استفاده از موتور با توان بالا در مواردی که سیال دارای دانسیته و ویسکوزیته بالاتری نسبت به آب است

نقشه برش خورده

.No Component Material  AISI/ASTM
1  Pump Base HT200 ASTM35B
2 Inlet Fluid Director SUS304 AISI304
3 O-ring FPM
4 Lining SUS304 AISI304
5 Impeller SUS304 AISI304
6 Fluid Director With Bearing SUS304 AISI304
7 Bearing YG8
8 Fluid Director SUS304 AISI304
9  Outlet Cylinder SUS304 AISI304
10 Pull-rod  SUS304 AISI304
11 Long Round Sleeve SUS304 AISI304
12 Compress Nail FPM
13 Outlet Fluid Director SUS304 AISI304
14 Mechanical Seal YG6, FPM
15 Motor Standard Motor
16 Motor Base HT200 ASTM35B
17 Protection Blade SUS304 AISI304
18 Coupling QT 500
19 Air Valve SUS304 AISI304
20 Pump Shaft SUS304 AISI304
21 Short Round Sleeve SUS304 AISI304
22 Adjustable Bolt SUS304 AISI304
23 Pull-rod Steel 45#

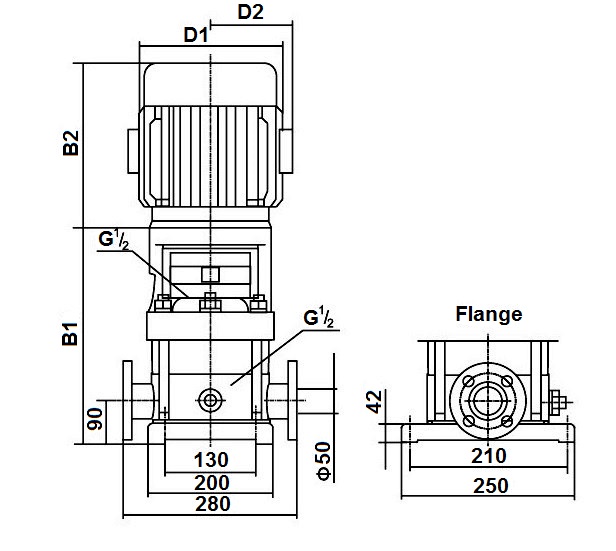

مدل اندازه (میلی‌متر) (Kg)وزن خالص
B1 B2 B2+ B1 D1 D2
NVS16-2 410 220 710 166 115 45
NVS16-3 465 220 790 191 125 52
NVS16-4 510 255 865 212 140 61
NVS16-5 581 255 976 258 163 79
NVS16-6 626 255 1021 258 163 81
NVS16-7 671 255 1066 258 163 84
NVS16-8 716 300 1111 258 163 86
NVS16-10 837 300 1335 315 251 164
NVS16-12 927 300 1425 315 251 167
NVS16-14 1017 325 1515 315 251 181
NVS16-16 1107 325 1605 315 251 184

دانلود بروشور پمپ سانتریفیوژ عمودی طبقاتی تمام استیل NVS 20

Download File
