پمپ سانتریفیوژ تک پروانه افقی سری 40

پمپ سانتریفیوژ تک پروانه افقی سری NST40

کاربرد محصول
  • آب‌رسانی شهری و سیستم‌های تقویت فشار آب در مصارف آبیاری و کشاورزی
  • بوستر پمپ‌های آب‌رسانی و آتش‌نشانی
  • انتقال و گردش آب در سیستم‌های سرمایشی و گرمایشی مرکزی ساختمان‌ها
  • تغذیه و افزایش فشار آب در سیستم‌های تصفیه آب و فیلتراسیون، سیستم کندانس و دیگ بخار، سیستم‌های اسمز معکوس، گردش آب خنک‌کننده تجهیزات

پمپ سانتریفیوژ تک پروانه افقی سری NST40

پمپ سانتریفیوژ تک پروانه افقی سری 40
کاربرد محصول
  • آب‌رسانی شهری و سیستم‌های تقویت فشار آب در مصارف آبیاری و کشاورزی
  • بوستر پمپ‌های آب‌رسانی و آتش‌نشانی
  • انتقال و گردش آب در سیستم‌های سرمایشی و گرمایشی مرکزی ساختمان‌ها
  • تغذیه و افزایش فشار آب در سیستم‌های تصفیه آب و فیلتراسیون، سیستم کندانس و دیگ بخار، سیستم‌های اسمز معکوس، گردش آب خنک‌کننده تجهیزات

پمپ

  • دمای محیط: 50 درجه سانتیگراد
  • دمای سیال: تا 120 درجه سانتیگراد
  • حداکثر فشار کاری: 12 بار
  • حداکثر هد تا 95 متر
  • حداکثر آبدهی تا 210 منر مکعب در ساعت
  • جنس بدنه از چدن
  • جنس پروانه از چدن (HT200 ) و یا استیل ضدزنگ ( AISI 304)
  • محدوده PH : 5/6 تا 5/8
  • شفت استیل ضد زنگ (AISI 304 )

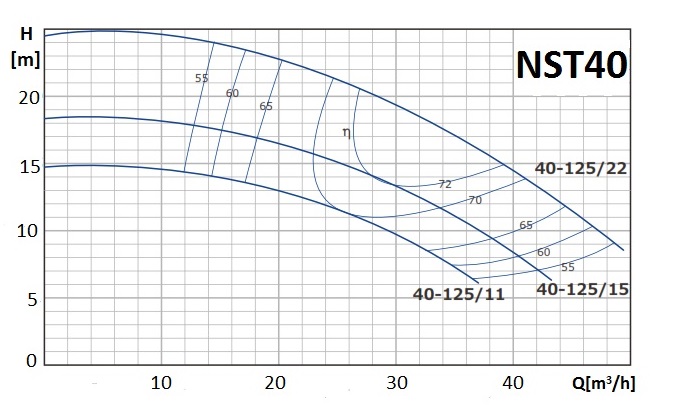

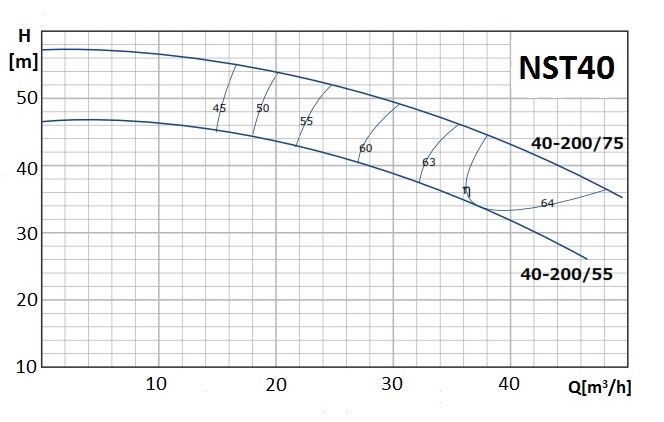

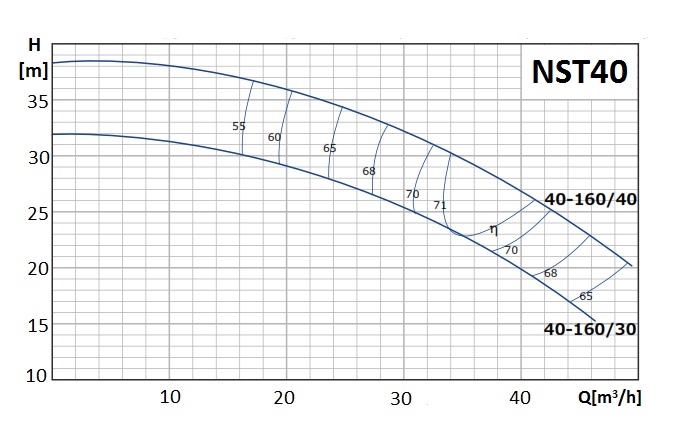

مدل توان دبی
(مترمکعب بر ساعت)		 0 18 24 27 36 42 48 54
کیلووات اسب بخار
40-125/11 1.1 1.5 هد
(متر)		 14.7 13.5 11.5 10.1 5.8
40-125/15 1.5 2 18.1 17 15 13.9 9.6 6
40-125/22 2.2 3 24.5 23.2 21.5 20.2 16 13 8.3
40-160/30 3 4 31.8 29.5 27.5 26.3 21.5 17.5
40-160/40 4 5.5 38 36 34 33 28.5 25 20.1
40-200/55 5.5 7.5 46 43.8 41.3 40.1 35 30
*40-200/75 7.5 10 57 53.6 51.5 50 45 41 36.5
*40-250/92 9.2 12.5 64 59 56.5 55 49.5 45 39.8
40-250/110 11 15 78 75 73 72 67 63 56 43
40-250/150 15 20 88.5 83.5 83.7 83.9 74 7.5 65 52

در مدل هایی که با علامت * مشخض شده‌اند، جنس پروانه از استیل 304 (AISI 304) می باشد و پروانه بقیه پمپ‌ها از چدن می‌باشد.

موتور

  • موتور آسنکرون 2 پل ، سیم مسی، محافظ حرارتی داخلی ، خنک کننده فن کاملا بسته
  • سه فاز 400/380 ولت و 50 هرتز
  • کلاس حفاظت: IP55
  • کلاس عایقی: B
  • نوسان ولتاژ : نباید از 10 درصد مقدار نامی بیشتر شود.

نقشه برش خورده

.No Component Material
1  Pump Case Cast Iron
2 Impeller SS304/Cast Iron
3 Mechanical Seal SiC/Carbon/SS304
4 Baffle Plate SS304
5 Connection Cast Iron
6 Reinforced Seal Rubber
7 Shaft SS304/45#Steel
8 Bearing Ball Bearing
9  Wound Stator/Rotor Silicon Steel/Copper
10 Motor Case Aluminum
11 Support Foot Plastic
12 Back Cover Cast Iron
13 Reinforced Seal Rubber
14 Fan Cover Aluminum
15 Fan Plastic
16 Through Bolt Steel
17 Terminal Box Aluminum
18 Terminal Board Plastic
19 Impeller Key Iron
20 Water Deflector Rubber
21 Connection Bolt Steel
22 Impeller Nut Galvanizated Cast Iron
23 Release Valve Brass
24 Gasket Rubber
25 Counter Flange Galvanizated Cast Iron
26 Flange Bolt Steel

مدل اندازه (میلی‌متر) (Kg)وزن خالص
DN1 DN2 a f h h1 h2 n n1 n2 w1 w2 s
NST40-125/11 65 40 82 440 260 116 144 220 160 212 37 37 8 27
NST40-125/15 65 40 82 440 260 116 144 220 160 212 37 37 8 29
NST40-125/22 65 40 82 440 250 116 144 220 160 212 37 37 8 34
NST40-160/30 65 40 101 490 305 135 170 250 190 241 37 37 8 48
NST40-160/40 65 40 101 490 305 135 170 250 190 241 37 37 8 50
NST40-200/55 65 40 102 560 345 162 193 282 214 267 37 37 8 66
NST40-200/75 65 40 102 560 345 162 193 282 214 267 37 37 8 73
NST40-250/92 65 40 94 712 415 186 229 327 250 327 49 49 10 100
NST40-250/110 65 40 94 712 415 186 229 327 250 327 49 49 10 116
NST40-250/150 65 40 94 712 415 186 229 327 250 327 49 49 10 146

دانلود بروشور پمپ سانتریفیوژ تک پروانه افقی سری 40

Download File
