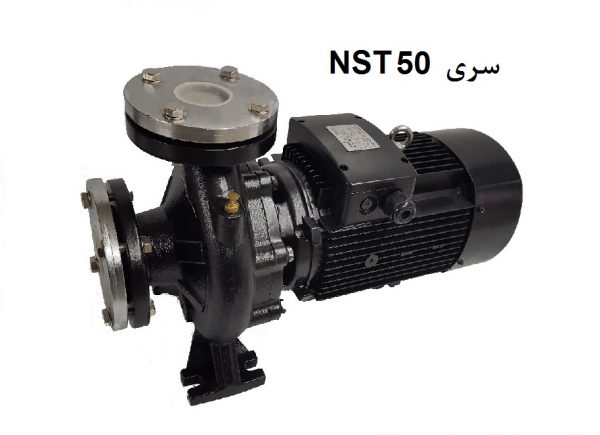

پمپ سانتریفیوژ تک پروانه افقی سری NST50

  • آب‌رسانی شهری و سیستم‌های تقویت فشار آب در مصارف آبیاری و کشاورزی
  • بوستر پمپ های آبرسانی و آتش‌نشانی
  • انتقال و گردش آب در سیستم‌های سرمایشی و گرمایشی مرکزی ساختمان‌ها
  • تغذیه و افزایش فشار آب در سیستم‌های تصفیه آب و فیلتراسیون، سیستم کندانس و دیگ بخار، سیستم‌های اسمز معکوس، گردش آب خنک‌کننده تجهیزات

پمپ سانتریفیوژ تک پروانه افقی سری NST50

  • آب‌رسانی شهری و سیستم‌های تقویت فشار آب در مصارف آبیاری و کشاورزی
  • بوستر پمپ های آبرسانی و آتش‌نشانی
  • انتقال و گردش آب در سیستم‌های سرمایشی و گرمایشی مرکزی ساختمان‌ها
  • تغذیه و افزایش فشار آب در سیستم‌های تصفیه آب و فیلتراسیون، سیستم کندانس و دیگ بخار، سیستم‌های اسمز معکوس، گردش آب خنک‌کننده تجهیزات

پمپ

  • دمای محیط: 50 درجه سانتیگراد
  • دمای سیال: تا 120 درجه سانتیگراد
  • حداکثر فشار کاری: 12 بار
  • حداکثر هد تا 95 متر
  • حداکثر آبدهی تا 210 متر مکعب در ساعت
  • جنس بدنه از چدن
  • جنس پروانه از چدن (HT200) و یا استیل ضدزنگ (AISI 304)
  • محدوده PH : 5/6 تا 5/8
  • شفت استیل ضد زنگ (AISI 304 )

مدلتواندبی
(مترمکعب بر ساعت)
0364248547290108
کیلوواتاسب بخار
50-125/222.23هد
(متر)
1715.41412.811.56.5
50-125/30342018.8181715.611
50-125/4045.52423.12321.520.315.811.8
50-160/555.57.53230.6302826.620.514.8
50-160/757.5104038373634.429242121
50-200/929.212.550.546.8454340.932.525.7
50-200/110111557.553.5525047.540332929
50-250/150152068.5646361.5595041
50-250/18518.5257975.874.87471.563.555.54747
50-250/220223089.58685.38481.573.565.55757

موتور

  • موتور آسنکرون 2 پل ، سیم مسی ، محافظ حرارتی داخلی ، خنک کننده فن کاملا بسته
  • سه فاز 400/380 ولت و 50 هرتز
  • کلاس حفاظت: IP55
  • کلاس عایقی: B
  • نوسان ولتاژ : نباید از 10 درصد مقدار نامی بیشتر شود.



نقشه برش خورده

.No Component Material
Pump Case Cast Iron
2 Impeller SS304/Cast Iron
3 Mechanical Seal SiC/Carbon/SS304
4 Baffle Plate SS304
5 Connection Cast Iron
6 Reinforced Seal Rubber
7 Shaft SS304/45#Steel
8 Bearing Ball Bearing
Wound Stator/Rotor Silicon Steel/Copper
10 Motor Case Aluminum
11 Support Foot Plastic
12 Back Cover Cast Iron
13 Reinforced Seal Rubber
14 Fan Cover Aluminum
15 Fan Plastic
16 Through Bolt Steel
17 Terminal Box Aluminum
18 Terminal Board Plastic
19 Impeller Key Iron
20 Water Deflector Rubber
21 Connection Bolt Steel
22 Impeller Nut Galvanizated Cast Iron
23 Release Valve Brass
24 Gasket Rubber
25 Counter Flange Galvanizated Cast Iron
26 Flange Bolt Steel

مدل اندازه (میلی‌متر) (Kg)وزن خالص
DN1 DN2 a f h h1 h2 n n1 n2 w1 w2 s
NST50-125/22 65 50 102 525 305 135 170 263 190 245 37 37 8 41
NST50-125/30 65 50 102 525 305 135 170 263 190 245 37 37 8 50
NST50-125/40 65 50 102 525 305 135 170 263 190 245 37 37 8 52
NST50-160/55 65 50 110 560 345 162 193 270 212 262 37 37 8 64
NST50-160/75 65 50 110 560 345 162 193 270 212 262 37 37 8 71
NST50-200/92 65 50 104 722 392 186 206 307 232 307 37 37 8 90
NST50-200/110 65 50 104 722 392 186 206 307 232 307 37 37 8 106
NST50-250/150 65 50 102 720 416 186 230 330 250 327 49 49 10 145
NST50-250/185 65 50 102 720 416 186 230 330 250 327 49 49 10 153
NST50-250/220 65 50 102 720 416 186 230 330 250 327 49 49 10 183

دانلود بروشور پمپ سانتریفیوژ تک پروانه افقی سری 50

Loading...

پمپ

  • دمای محیط: 50 درجه سانتیگراد
  • دمای سیال: تا 120 درجه سانتیگراد
  • حداکثر فشار کاری: 12 بار
  • حداکثر هد تا 95 متر
  • حداکثر آبدهی تا 210 متر مکعب در ساعت
  • جنس بدنه از چدن
  • جنس پروانه از چدن (HT200) و یا استیل ضدزنگ (AISI 304)
  • محدوده PH : 5/6 تا 5/8
  • شفت استیل ضد زنگ (AISI 304 )

مدلتواندبی
(مترمکعب بر ساعت)
0364248547290108
کیلوواتاسب بخار
50-125/222.23هد
(متر)
1715.41412.811.56.5
50-125/30342018.8181715.611
50-125/4045.52423.12321.520.315.811.8
50-160/555.57.53230.6302826.620.514.8
50-160/757.5104038373634.429242121
50-200/929.212.550.546.8454340.932.525.7
50-200/110111557.553.5525047.540332929
50-250/150152068.5646361.5595041
50-250/18518.5257975.874.87471.563.555.54747
50-250/220223089.58685.38481.573.565.55757

موتور

  • موتور آسنکرون 2 پل ، سیم مسی ، محافظ حرارتی داخلی ، خنک کننده فن کاملا بسته
  • سه فاز 400/380 ولت و 50 هرتز
  • کلاس حفاظت: IP55
  • کلاس عایقی: B
  • نوسان ولتاژ : نباید از 10 درصد مقدار نامی بیشتر شود.



نقشه برش خورده

.No Component Material
Pump Case Cast Iron
2 Impeller SS304/Cast Iron
3 Mechanical Seal SiC/Carbon/SS304
4 Baffle Plate SS304
5 Connection Cast Iron
6 Reinforced Seal Rubber
7 Shaft SS304/45#Steel
8 Bearing Ball Bearing
Wound Stator/Rotor Silicon Steel/Copper
10 Motor Case Aluminum
11 Support Foot Plastic
12 Back Cover Cast Iron
13 Reinforced Seal Rubber
14 Fan Cover Aluminum
15 Fan Plastic
16 Through Bolt Steel
17 Terminal Box Aluminum
18 Terminal Board Plastic
19 Impeller Key Iron
20 Water Deflector Rubber
21 Connection Bolt Steel
22 Impeller Nut Galvanizated Cast Iron
23 Release Valve Brass
24 Gasket Rubber
25 Counter Flange Galvanizated Cast Iron
26 Flange Bolt Steel

مدل اندازه (میلی‌متر) (Kg)وزن خالص
DN1 DN2 a f h h1 h2 n n1 n2 w1 w2 s
NST50-125/22 65 50 102 525 305 135 170 263 190 245 37 37 8 41
NST50-125/30 65 50 102 525 305 135 170 263 190 245 37 37 8 50
NST50-125/40 65 50 102 525 305 135 170 263 190 245 37 37 8 52
NST50-160/55 65 50 110 560 345 162 193 270 212 262 37 37 8 64
NST50-160/75 65 50 110 560 345 162 193 270 212 262 37 37 8 71
NST50-200/92 65 50 104 722 392 186 206 307 232 307 37 37 8 90
NST50-200/110 65 50 104 722 392 186 206 307 232 307 37 37 8 106
NST50-250/150 65 50 102 720 416 186 230 330 250 327 49 49 10 145
NST50-250/185 65 50 102 720 416 186 230 330 250 327 49 49 10 153
NST50-250/220 65 50 102 720 416 186 230 330 250 327 49 49 10 183

دانلود بروشور پمپ سانتریفیوژ تک پروانه افقی سری 50
